زانو جوشی استیل
شرکت البرز استیل با سابقه بیش از 10 سال به عنوان اولین و بزرگترین تولید کننده زانو جوشی استیل در ضخامت و آلیاژهای متنوع در بازار استیل فعالیت دارد و امکان تامین زانو استیل به صورت سفارشی در تعداد بالا را دارد.
زانو جوشی استیل
زانو جوشی استیل، بخش مهمی در یک سیستم لوله کشی برای تغییر جهت جریان سیال است. زانو برای اتصال دو لوله با همان قطر اسمی میباشد . زانو جوشی استیل می تواند از زاویه جهت ، نوع اتصال، طول و شعاع ، مواد متغیر باشد. با توجه به مسیر مایع خطوط لوله، زانویی را می توان به درجه های مختلف تقسیم کرد ، مانند ۴۵ درجه ، ۹۰ درجه ، ۱۸۰ درجه ، که معروف ترین و پر مصرف ترین می‌باشند. همچنین برای برخی از خطوط لوله ۶۰ درجه و ۱۲۰ درجه وجود دارد.
شعاع زانو استیل
شعاع زانویی به معنای زاویه خمشی است. که آنرا زانو کوتاه یا SR نامیده و بطور معمول برای خطوط با فشار کم استفاده میشود.اگر شعاع بزرگتر از قطر لوله R ≥ ۱٫۵ باشد ، زانویی بلند شعاعی ( LR Elbow ) می نامیم و معمولا برای خطوط فشار و جریان بالا استفاده می شود. انواع زانو ۴۵ درجه و ۹۰ درجه استنلس استیل ، با توجه به نوع محیط و زاویه تغییر جهت جریان این زانو ها هر کدام در یک شرایط بکار میروند . ضخامت دیواره های زانو استیل نیز بر اساس میزان فشار تعیین میگردد .
انواع زانویی استیل از نظر نوع ساختار بدنه عبارتند از:
زانویی اسـتیل درزدار
در زانویی های درزدار، شمش فولاد پس از انجام عملیات حرارتی برش داده می شود و درز ایجاد شده به وسیله جوش لب به لب یا جوش با فرکانس بالا، مسدود می شود.
زانویی اسـتیل مانیسمان
در این نوع، هیچ درزی ناشی از عملیات جوش بر روی بدنه زانویی وجود ندارد. این زانویی ها پس از حرارت دهی و انجام عملیات های مخصوص بر روی شمش فولاد، قالب زده شده و برش داده می شوند. این زانویی ها به دلیل عدم وجود درز، مقاومت بالاتری نسبت به نوع درزدار دارند و برای صنایع حاوی سیالات مشتعل و حساس بسیار مناسب ترهستند.
انواع زانو استیل

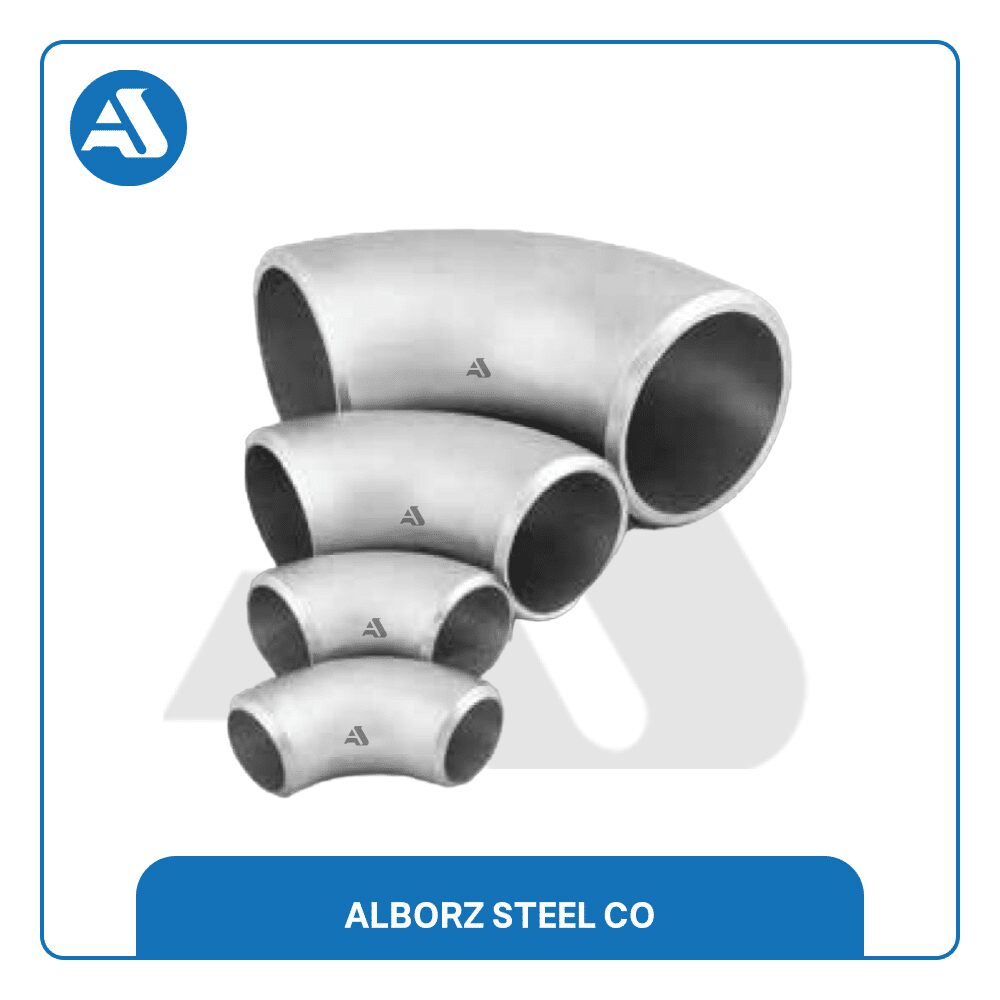

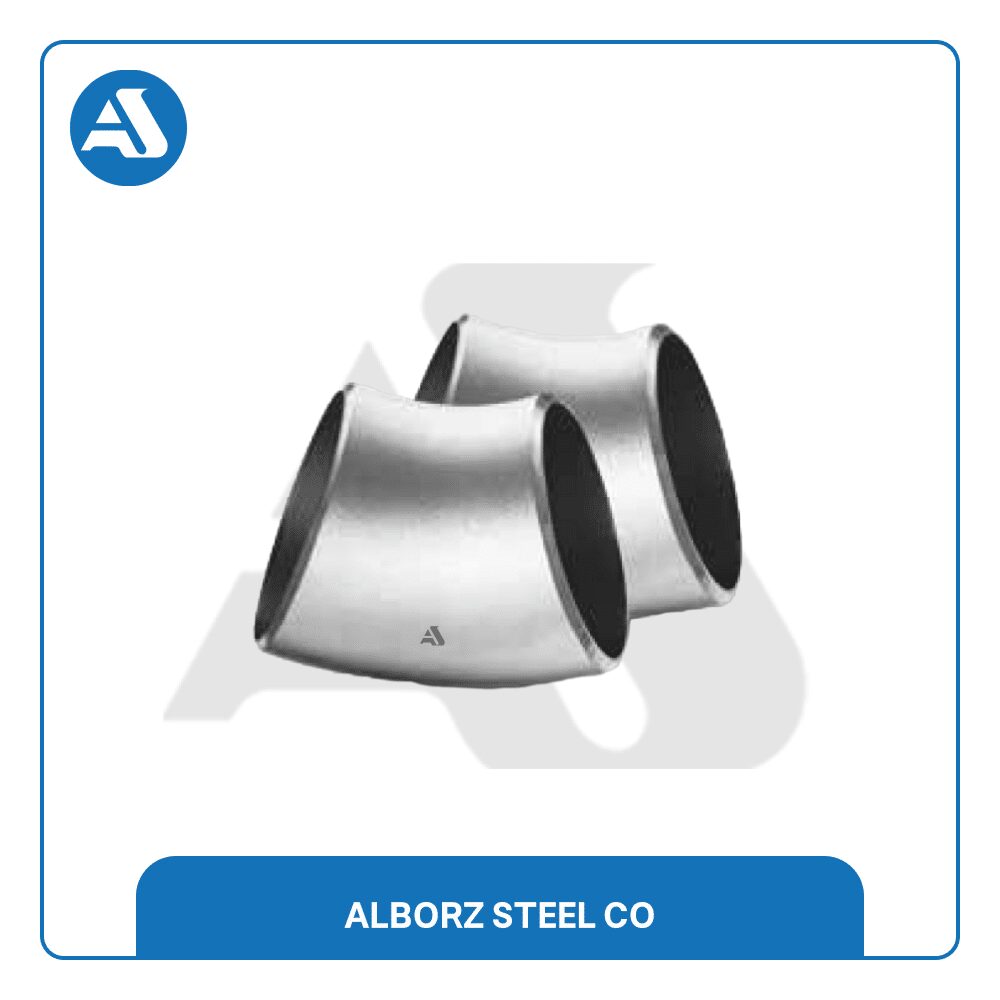

زانو جوشی استیل

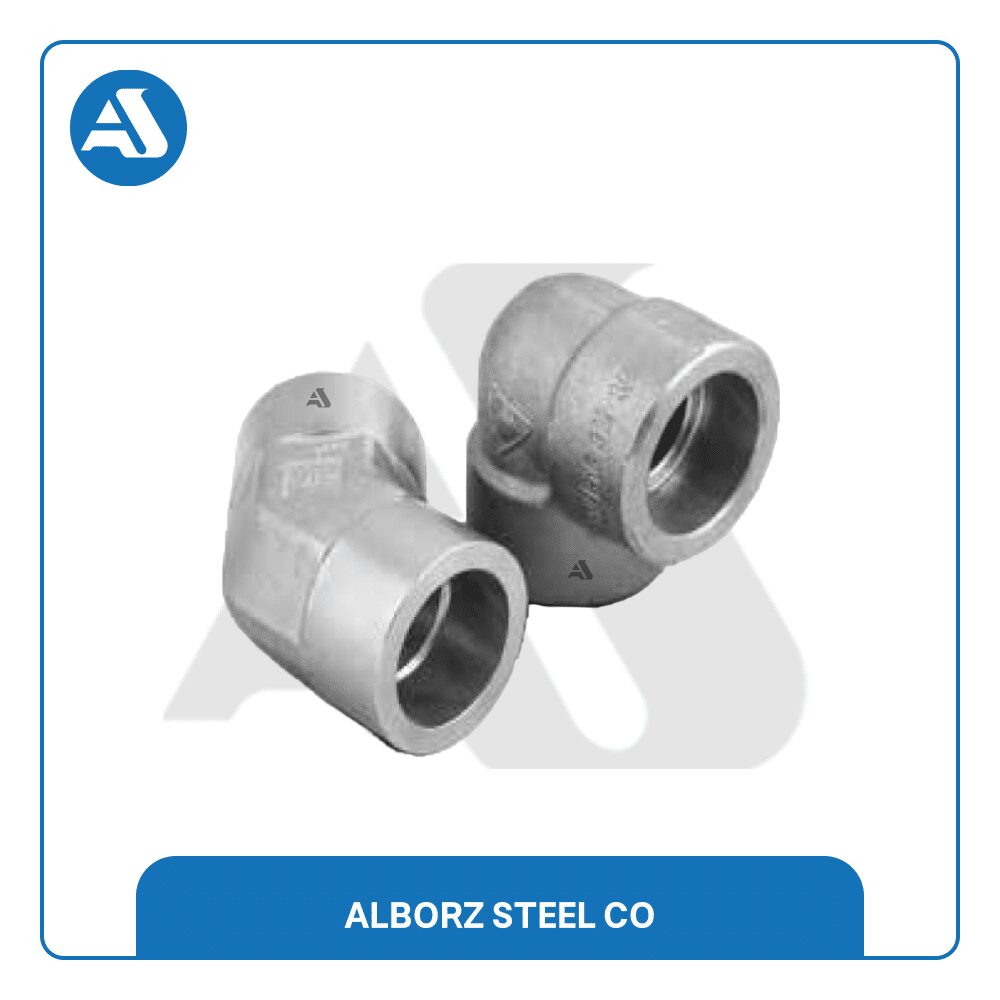

زانو ساکت ولد استیل

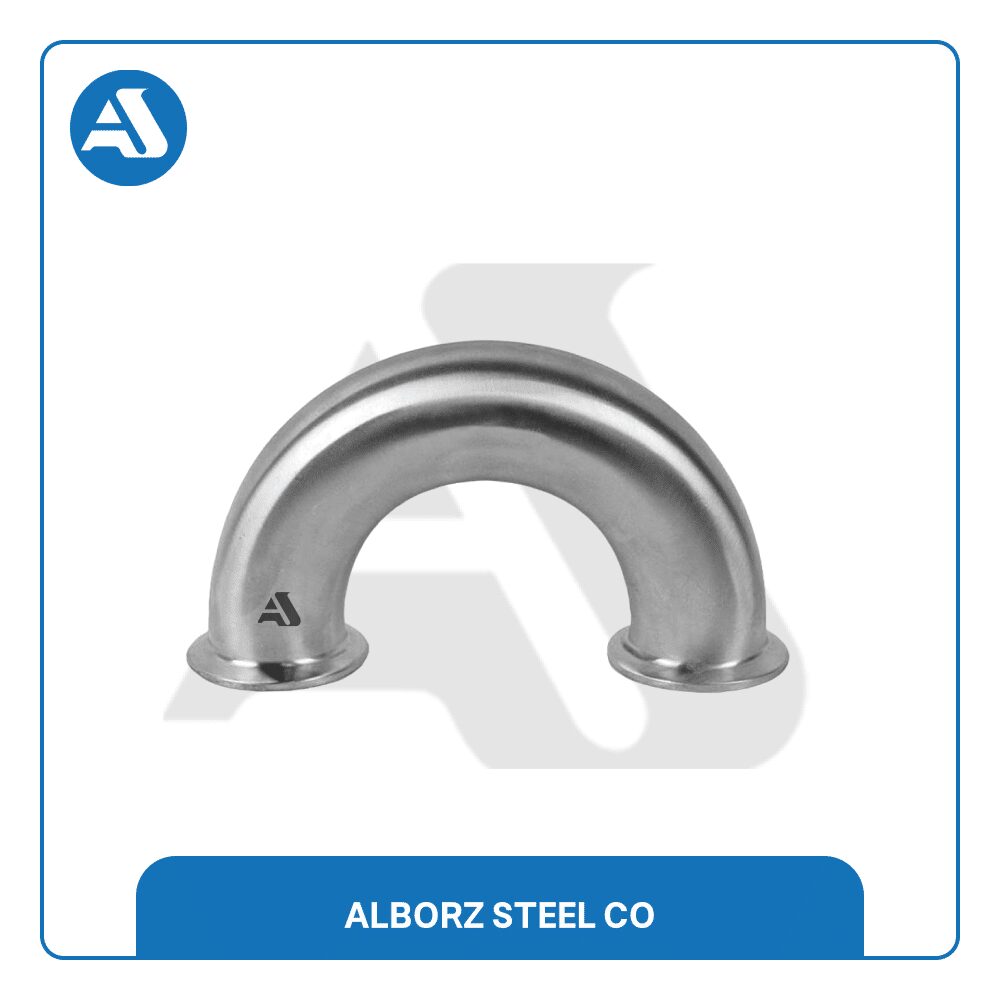

زانو صنایع شیری استیل
زانو چپقی استیل

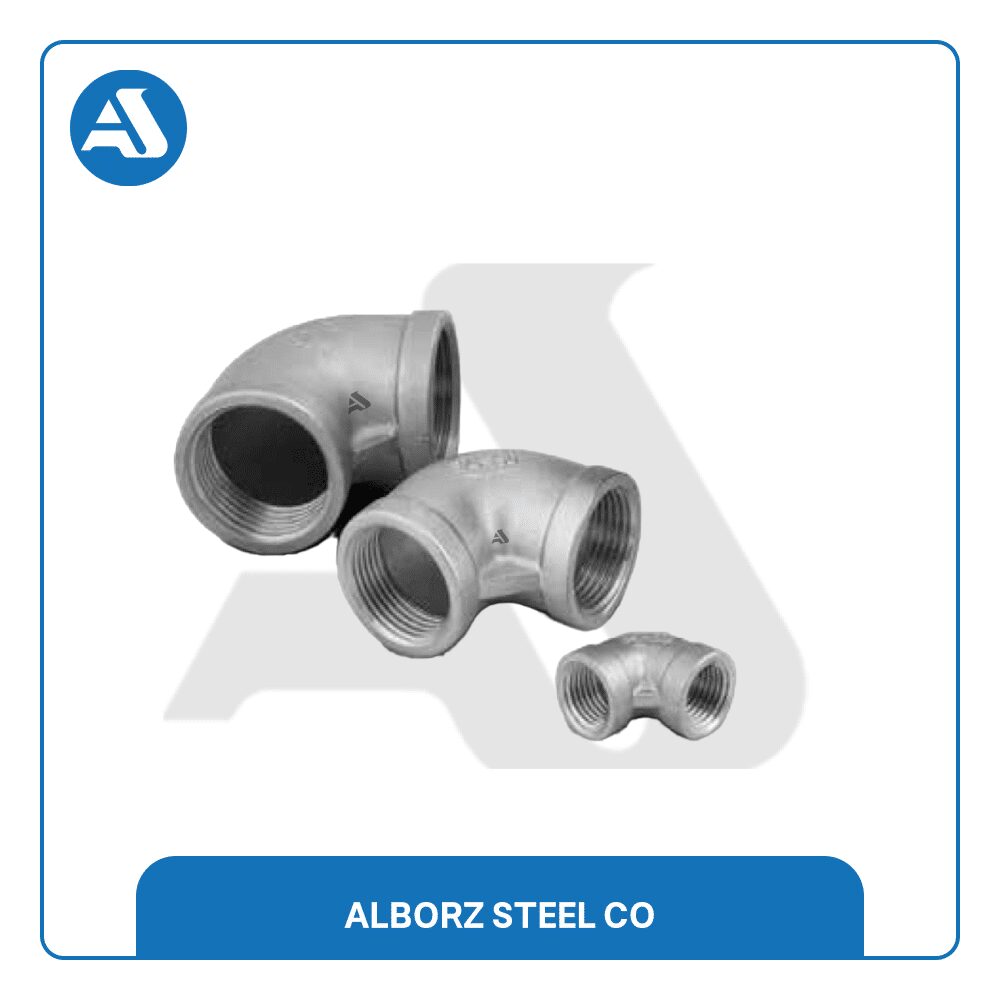

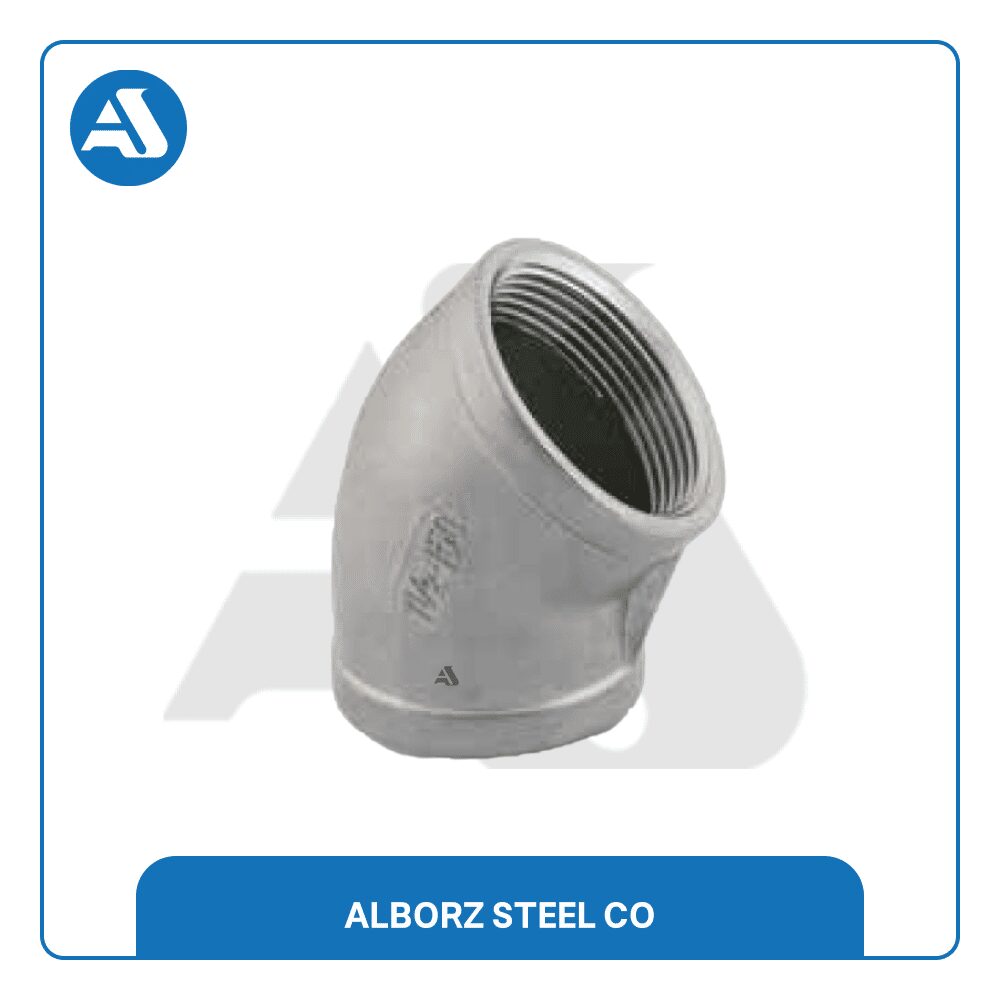

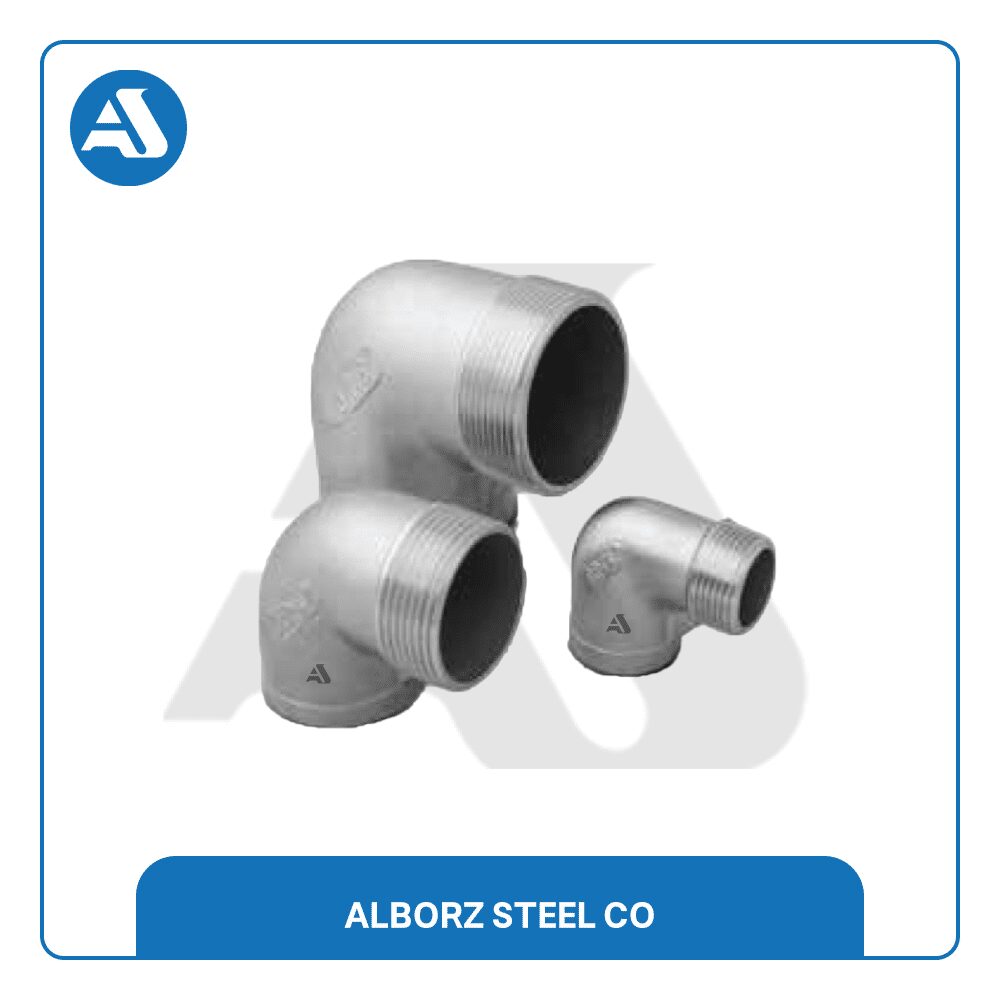

زانو دنده ای استیل
کاربرد زانو استیل جوشی

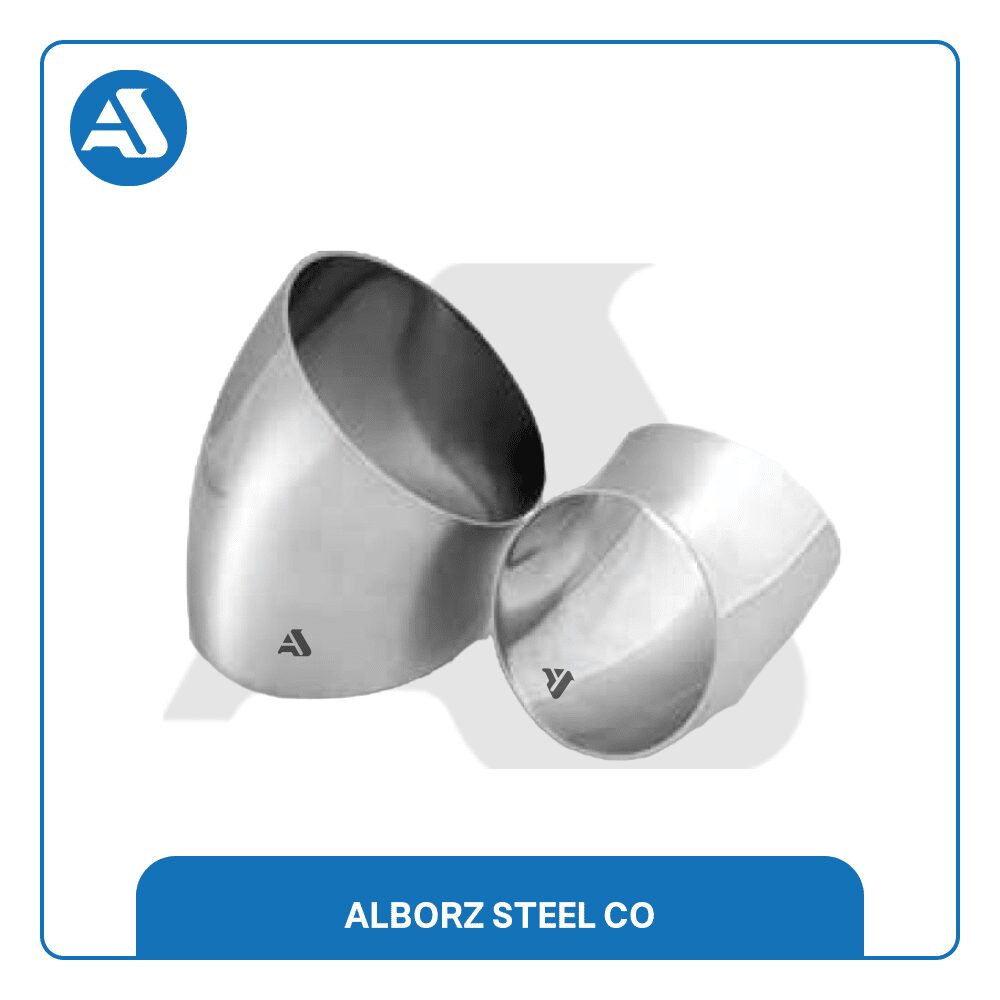

تغییر مسیر جریان مایع و گاز به صورت ۴۵ درجه

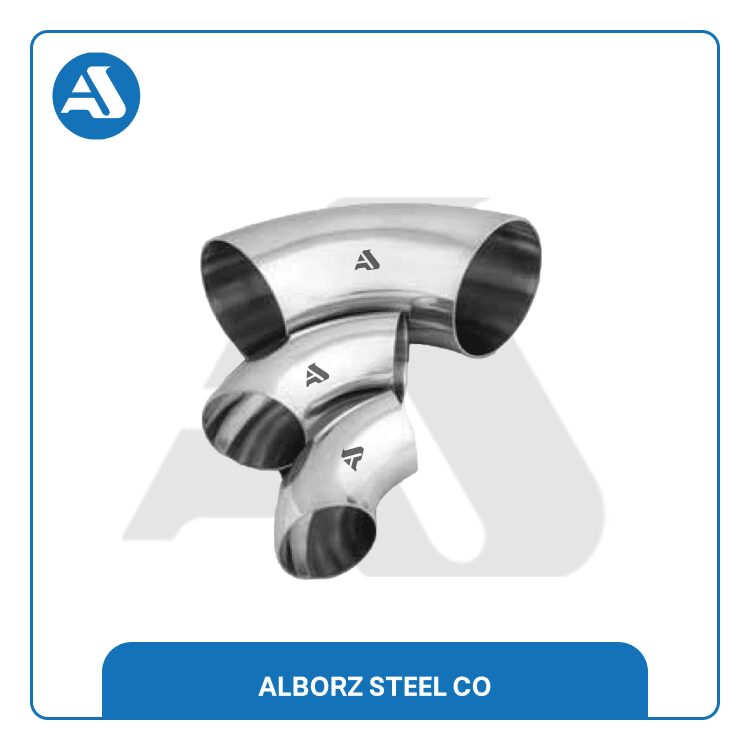

تغییر مسیر جریان با زاویه ۹۰ درجه
استفاده از زانو استیل صنایع غذایی در ورودی و خروجی مخازن
استفاده برای بهینه سازی کردن سایر اتصالات استیل
استفاده در ورودی و خروجی های رادیاتور
مزایا اتصالات زانو لب جوش استیل
یک سیستم لوله کشی صنعتی با اتصالات لب جوش دارای برخی مزایا میباشد .جوش دادن اتصالات به خط لوله به معنای جلوگیری همیشگی از نشت است. پیوستگی ساختار فلزی بین اتصالات و خط لوله سبب افزایش میزان کشش مقاومتی سیستم لوله کشی میگردد. سطح اتصال صاف در داخل خط لوله و اتصالات مربوطه باعث افت فشار کمتر ، کاهش درهم ریختگی جریان سیال و کاهش خورندگی ناشی از فعالیت خوردگی شیمیایی و همچنین سایشی میشود. اگر سیستم لوله کشی به صورت جوشی باشد در حداقل فضای مورد نیاز کاربرد دارد.
ویژگیهای ساختاری زانو استیل
زانو استیل های صنایع غذایی از متریال استنلس استیل ۳۰۴ و ۳۱۶ تولید میشود . از استنلس استیل در محیطهایی استفاده میشود که اکسیداسیون های مقطی و طولانی مدت وجود داشته باشد ، که موجب زنگ آهن و فرسایش متریال های دیگر میشود . در این بین استنلس استیل میتواند در برابر این اکسایش ها کاملا مقاوم باشد . حال درصد بالای کروم و نیکل موجود در زانو استیل صنایع غذایی میتواند در برابر عوامل زیر نیاز باشد .
- محیط های با رطوبت بالا
- شرایط دمایی بالای محیط
- مایعات اسیدی و خورنده
- کاربردزانو یه های استیل ۴۵ درجه
- مورد استفاده در کارخانجات مواد غذایی
- مورد استفاده کارخانجات صنایع آب معدنی , ماء الشعیر و لبنیات
- استفاده برای تغییر مسیر لوله های زیرزمینی
- استفاده در لوله کشی برای تغییر مسیر انتقال خطوط آب و گاز
- استفاده در لوله کشی خطوط نفتی
- مورد استفاده در پتروشیمی
- مورد استفاده در کارخانجات مواد غذایی
- مورد استفاده کارخانجات صنایع آب معدنی , ماء الشعیر و لبنیات
جدول سایز زانو جوشی استیل
| NOMINAL PIPE SIZE | OUTSIDE DIAMETER | CENTER TO END | ||
| Inch. | OD | A | B | C |
| 1/2 | 21.3 | 38 | 16 | – |
| 3/4 | 26.7 | 38 | 19 | – |
| 1 | 33.4 | 38 | 22 | 25 |
| 1 1/4 | 42.2 | 48 | 25 | 32 |
| 1 1/2 | 48.3 | 57 | 29 | 38 |
| 2 | 60.3 | 76 | 35 | 51 |
| 2 1/2 | 73 | 95 | 44 | 64 |
| 3 | 88.9 | 114 | 51 | 76 |
| 3 1/2 | 101.6 | 133 | 57 | 89 |
| 4 | 114.3 | 152 | 64 | 102 |
| 5 | 141.3 | 190 | 79 | 127 |
| 6 | 168.3 | 229 | 95 | 152 |
| 8 | 219.1 | 305 | 127 | 203 |
| 10 | 273.1 | 381 | 159 | 254 |
| 12 | 323.9 | 457 | 190 | 305 |
| 14 | 355.6 | 533 | 222 | 356 |
| 16 | 406.4 | 610 | 254 | 406 |
| 18 | 457.2 | 686 | 286 | 457 |
| 20 | 508 | 762 | 318 | 508 |
| 22 | 559 | 838 | 343 | 559 |
| 24 | 610 | 914 | 381 | 610 |
| 26 | 660 | 991 | 406 | 660 |
| 28 | 711 | 1067 | 438 | 711 |
| 30 | 762 | 1143 | 470 | 762 |
| 32 | 813 | 1219 | 502 | 813 |
| 34 | 864 | 1295 | 533 | 864 |
| 36 | 914 | 1372 | 565 | 914 |
| 38 | 965 | 1448 | 600 | 965 |
| 40 | 1016 | 1524 | 632 | 1016 |
| 42 | 1067 | 1600 | 660 | 1067 |
| 44 | 1118 | 1676 | 695 | 1118 |
| 46 | 1168 | 1753 | 727 | 1168 |
| 48 | 1219 | 1829 | 759 | 1219 |
|
All Dimensions are in mm |
||||
